7800x3D 4070Ti 64GB 본체 조립 단계



시티즈 스카이라인2 용으로 맞춘 컴퓨터 견적



컴퓨터 조립 (드래곤볼) 부품 구입 방법



위의 글에서와 같이 견적을 맞추고 각종 구매처에서 부품을 드래곤볼로 모았습니다. 본격적인 조립에 들어갑니다.

메인보드를 케이스에 먼저 장착하지 않고 CPU, 쿨러, 메모리, SSD를 먼저 장착하고 케이스에 안착 시켜줍니다.

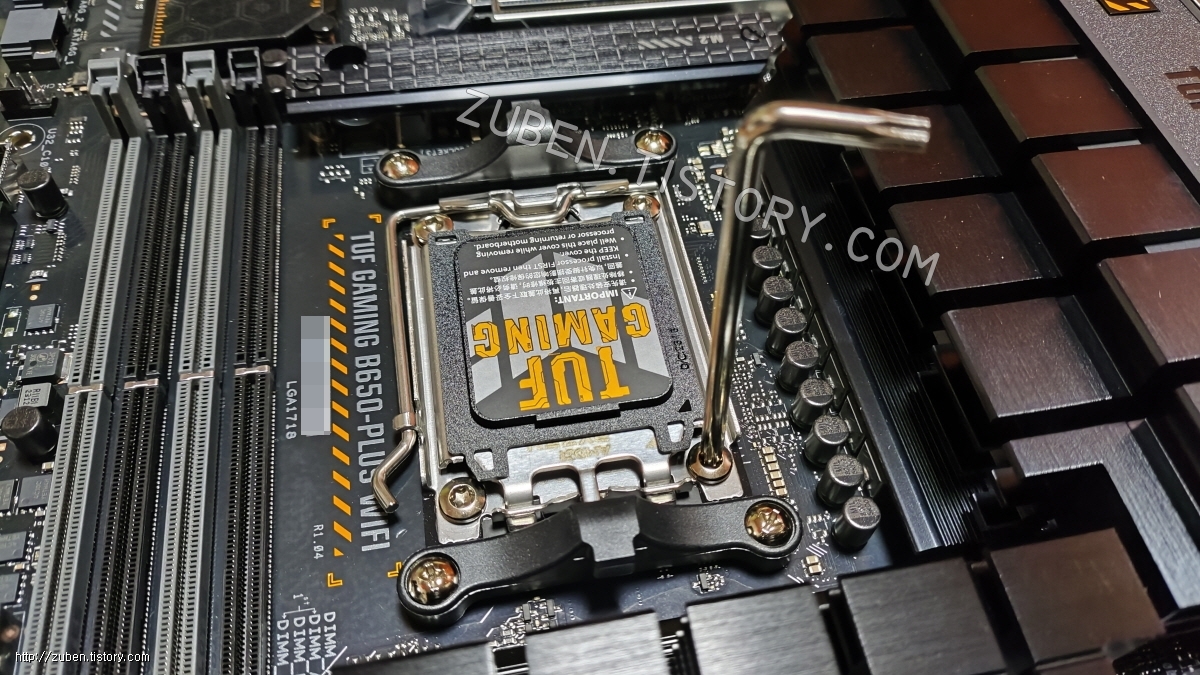

보드 기본 CPU소켓 가이드를 제거

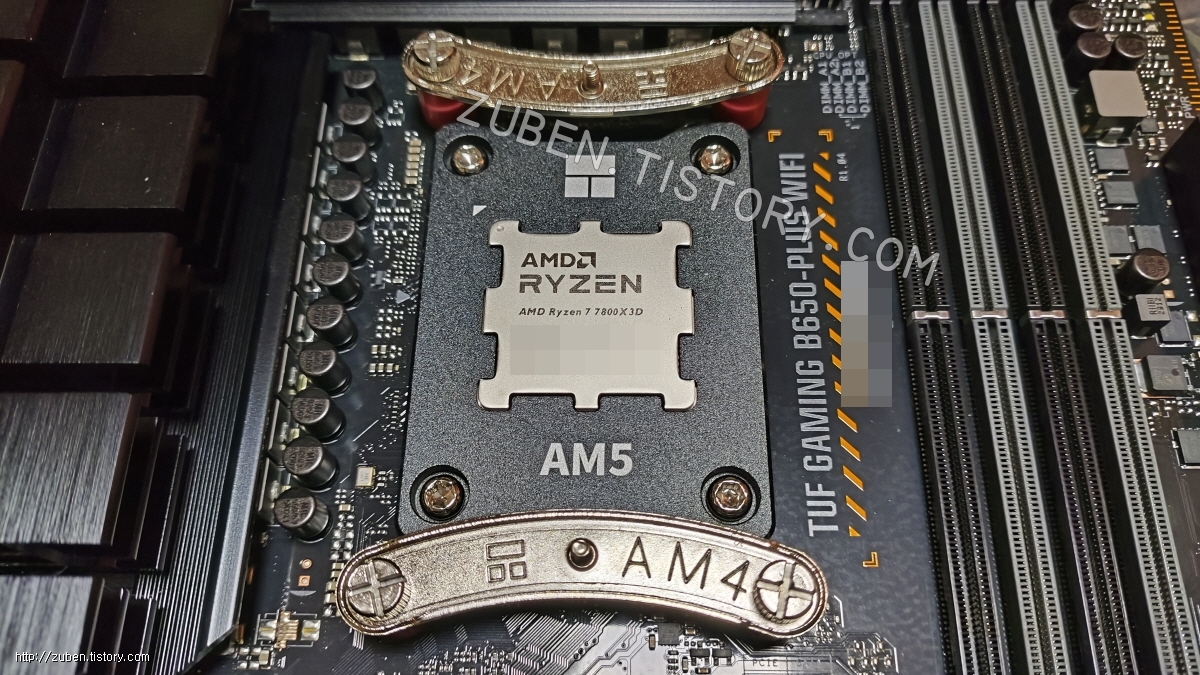

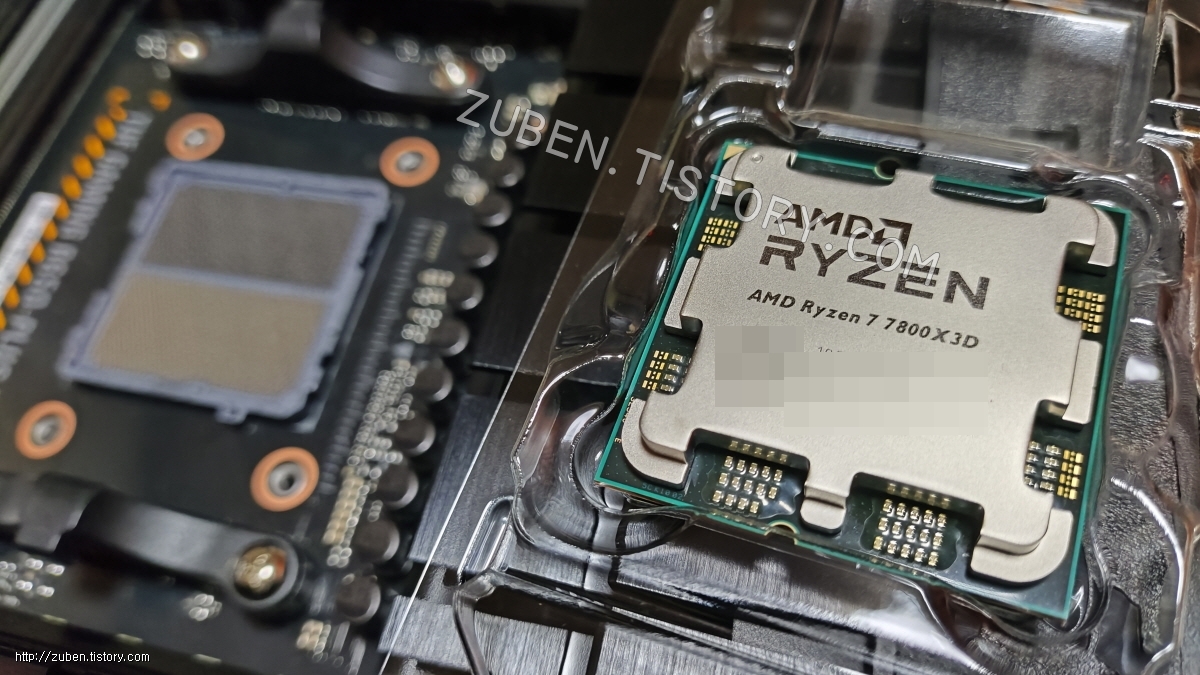

7800x3D CPU를 장착

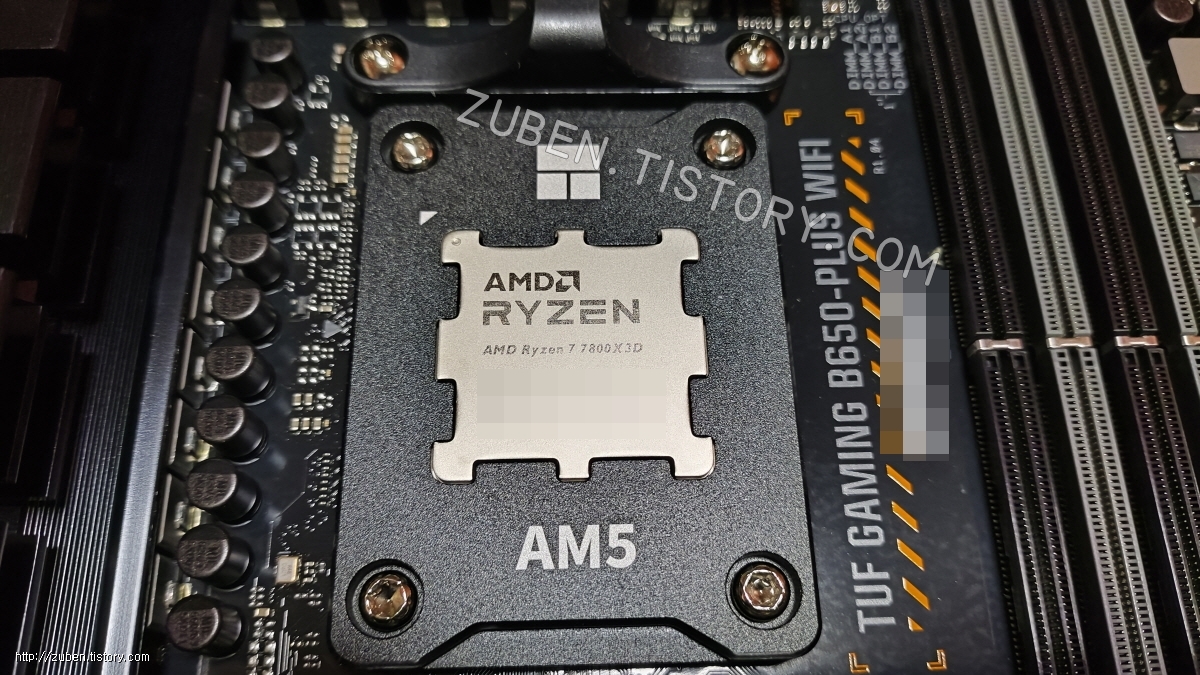

CPU 보호 프레임을 장착

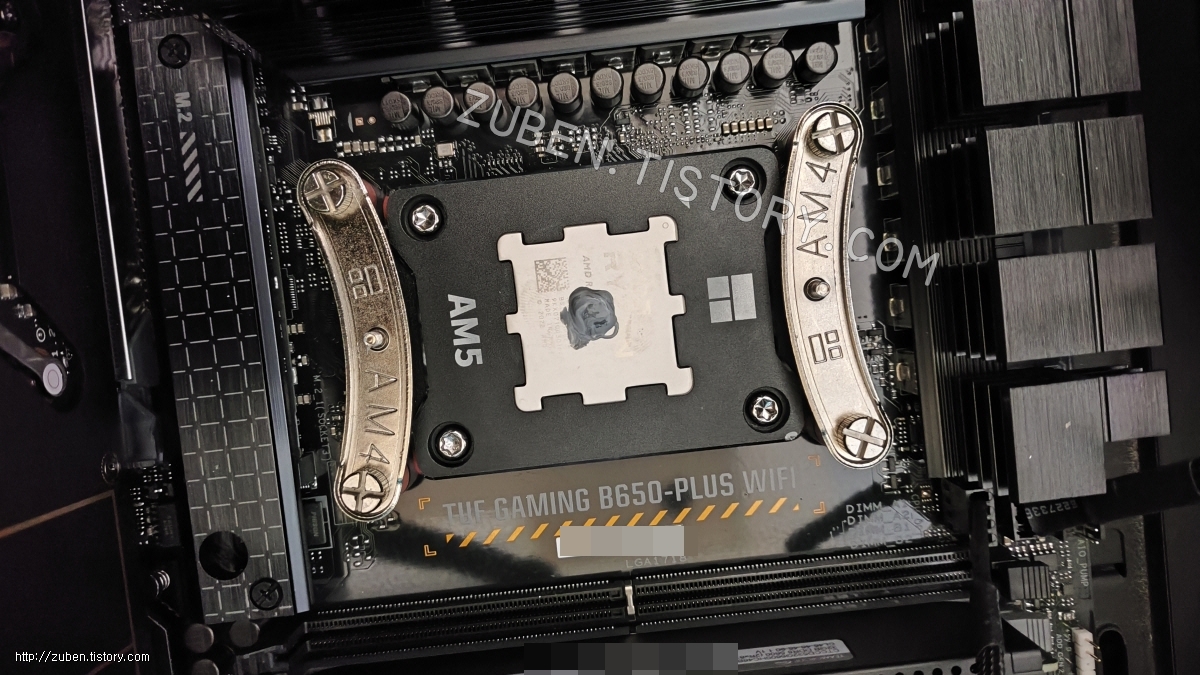

기존 쿨러 지지대 제거하고 써멀라이트 쿨러 지지대 장착

프로스트 타워 히트싱크 설치. 쿨러 접촉면의 비닐을 반드시 제거

써멀 그리스를 대충 도포

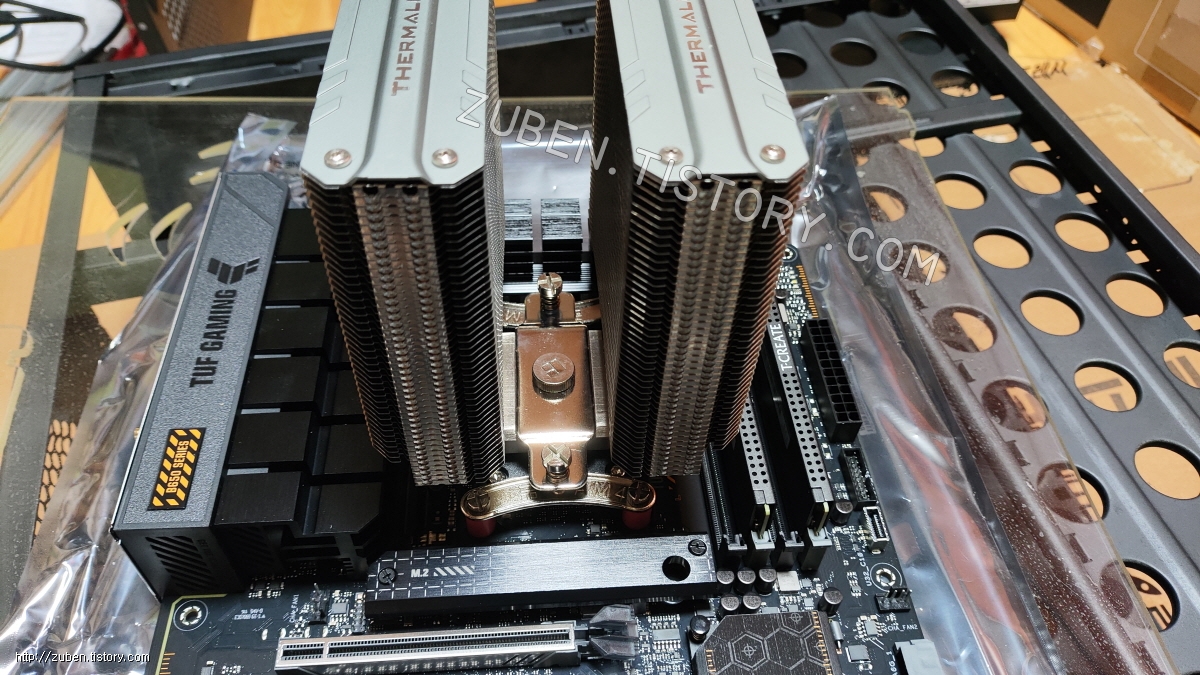

프로스트 타워 히트싱크 고정

팀그룹 DDR5 5600 32GB x 2개. 64GB RAM 설치. A2 B2 슬롯에 먼저 설치하라고 표시되어 있음

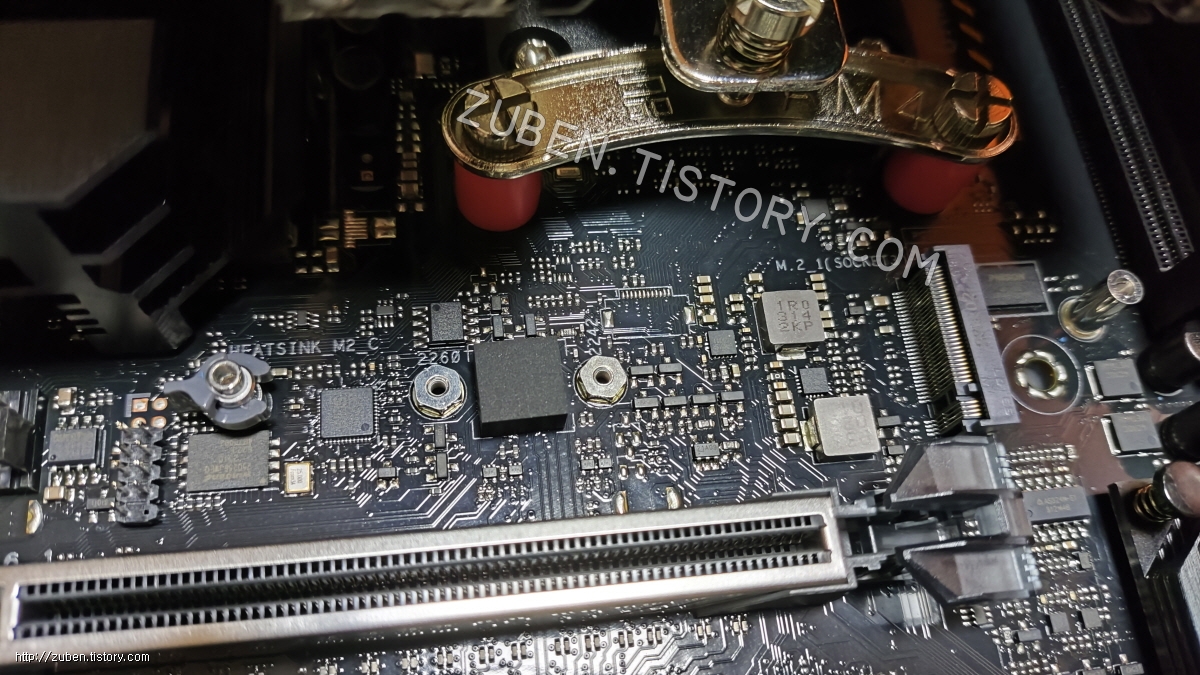

CPU랑 제일 가까운 M.2 소켓에 메인 SSD 설치

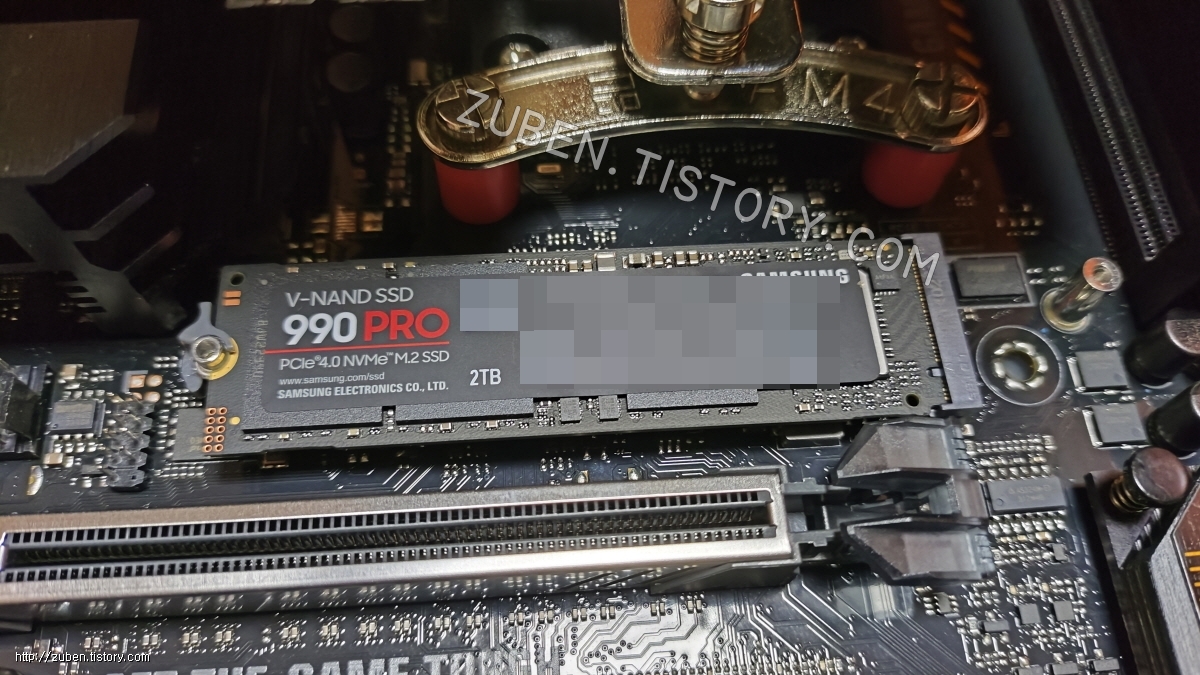

삼성 990 PRO 2TB 설치

메인 M.2 SSD 기본 방열판 설치

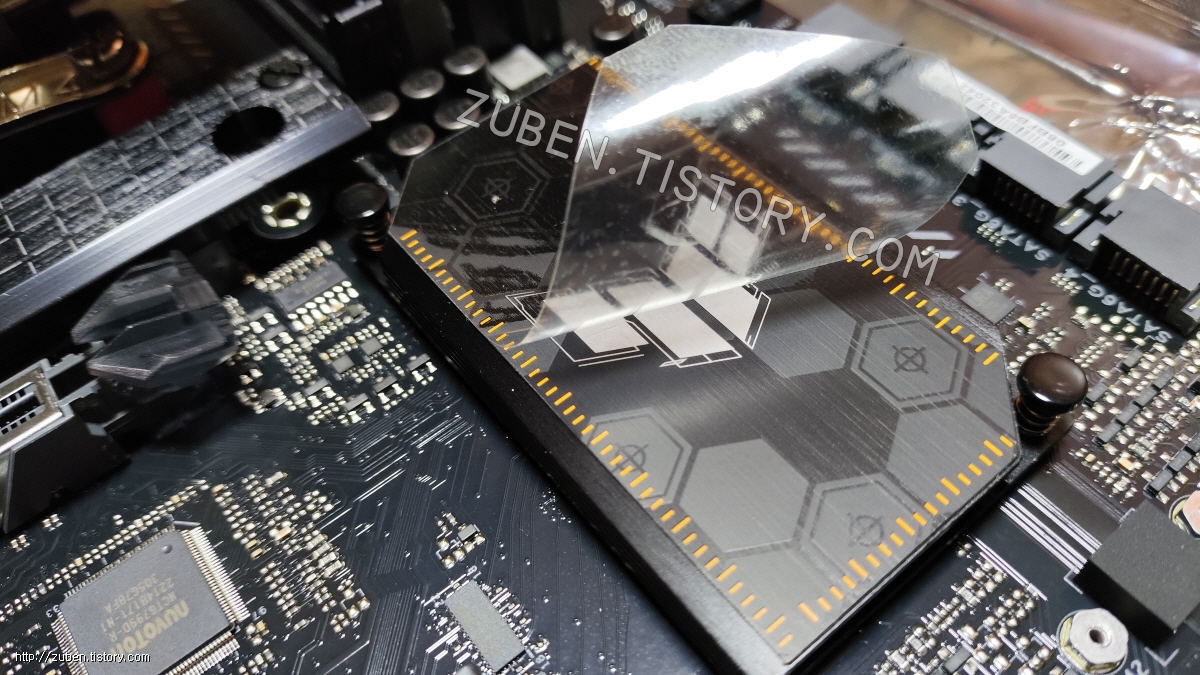

칩셋 방열판 비닐 제거. 각종 부품에 붙어 있는 모든 비닐 제거 필수

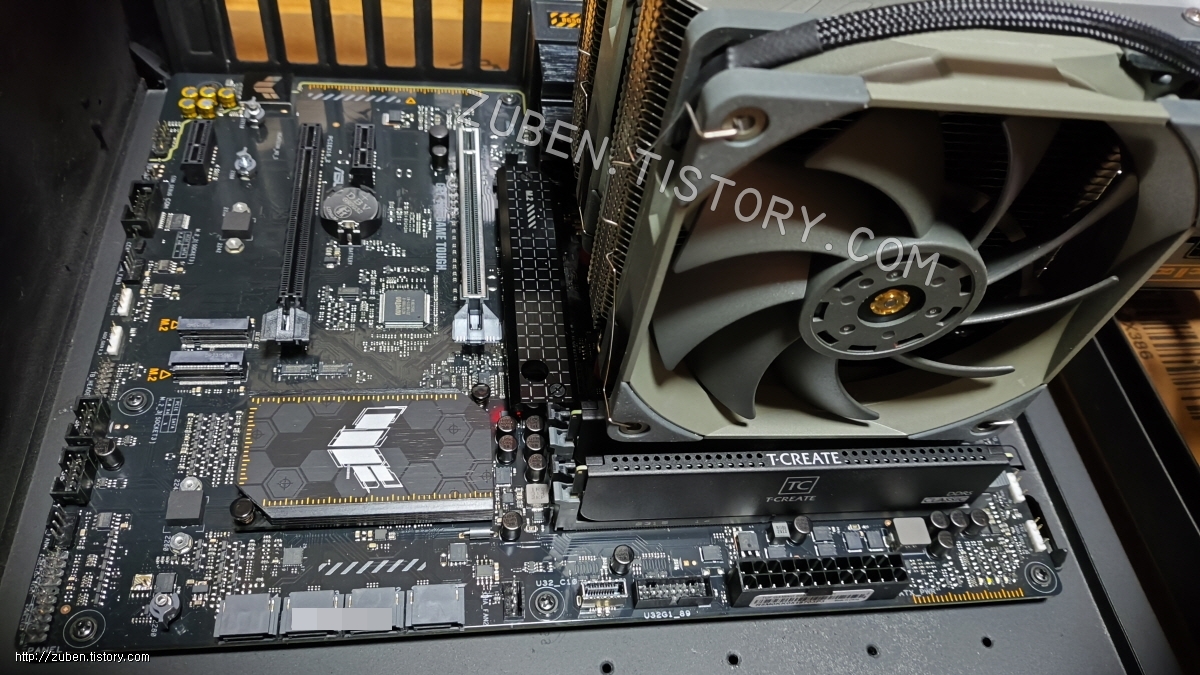

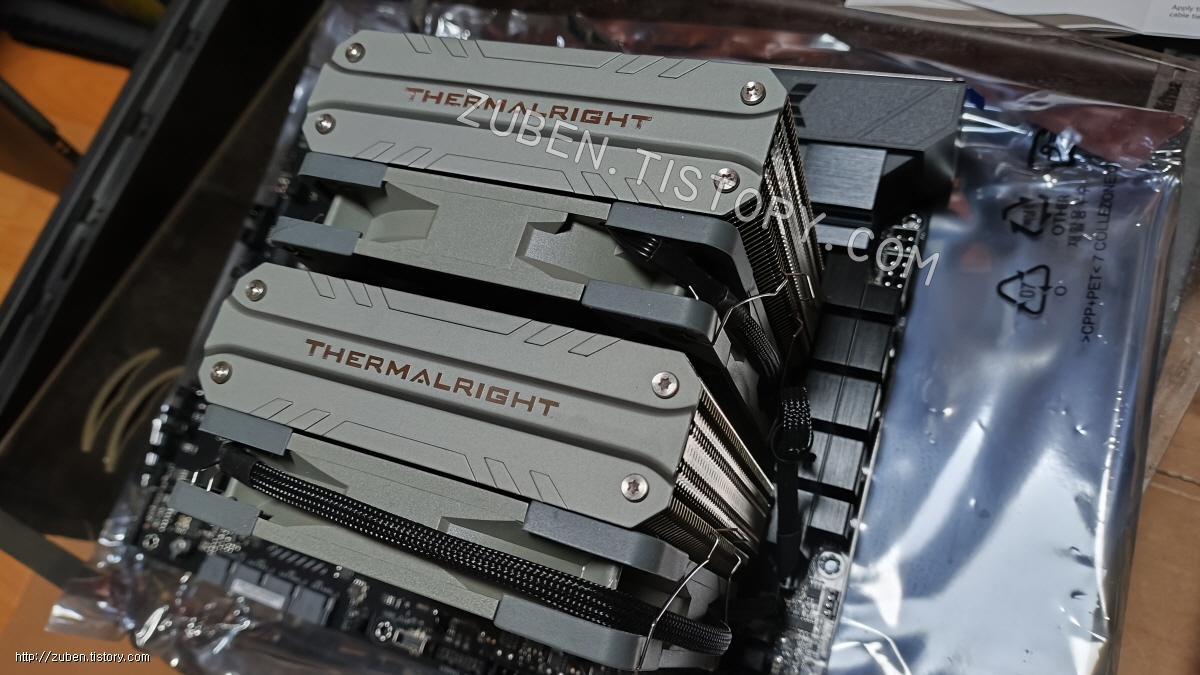

프로스트 타워 쿨러의 두개의 팬을 장착

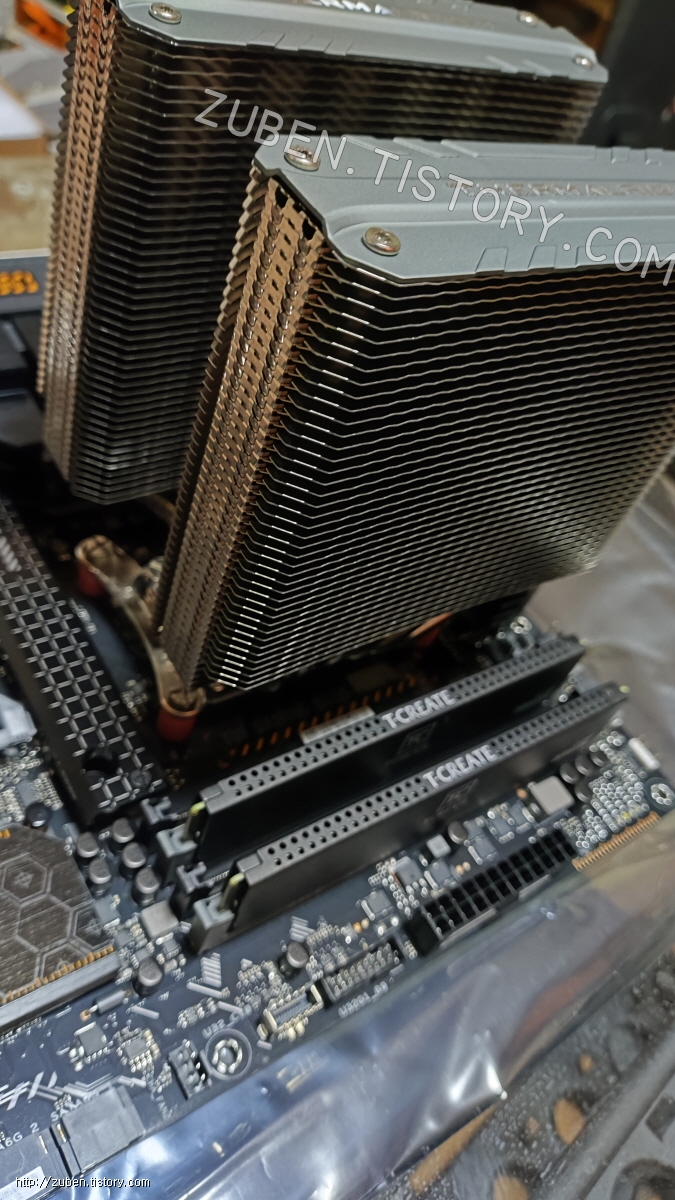

RAM을 구입 할 때 쿨러와의 간섭을 확인하고 구입해야 함. 방열판이 큰 메모리는 간섭 때문에 장착이 불가 할 수도

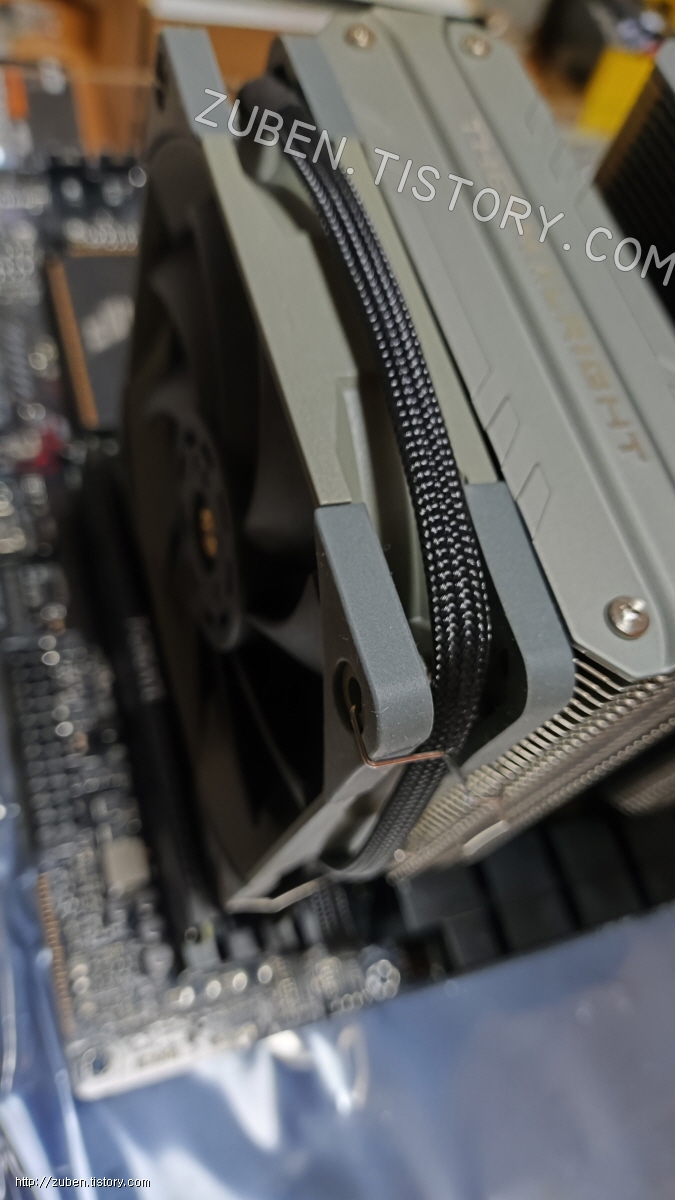

CPU 팬을 보드의 CPU팬용 소켓에 꼽고 선을 정리. 온도에 따라 팬을 제어하기 위함

써멀라이트 프로스트 타워 120

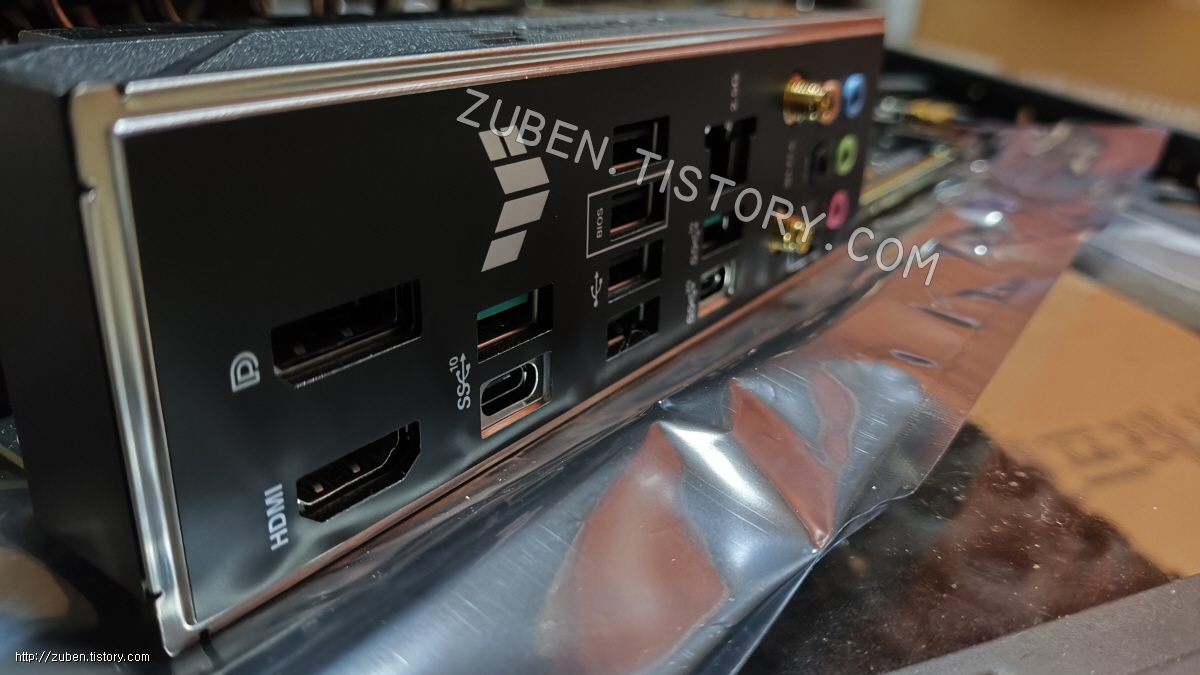

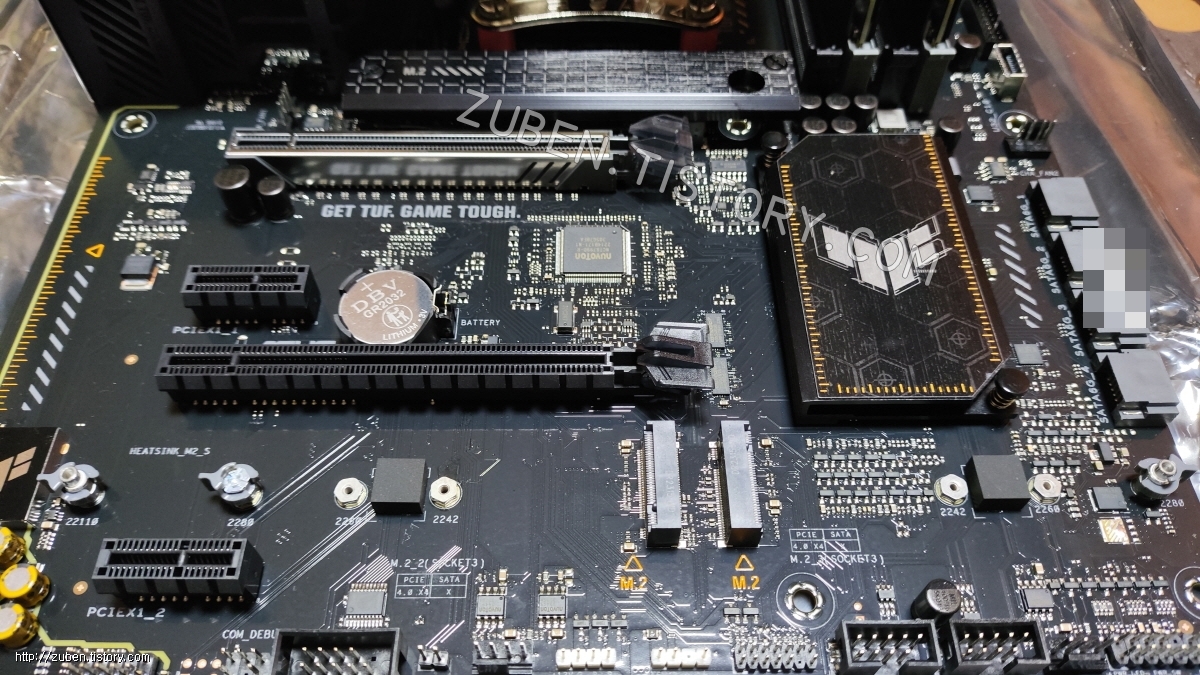

ASUS TUF Gaming B650-PLUS WIFI

마이크로닉스 Classic II 850W 80PLUS 골드 풀모듈러 ATX

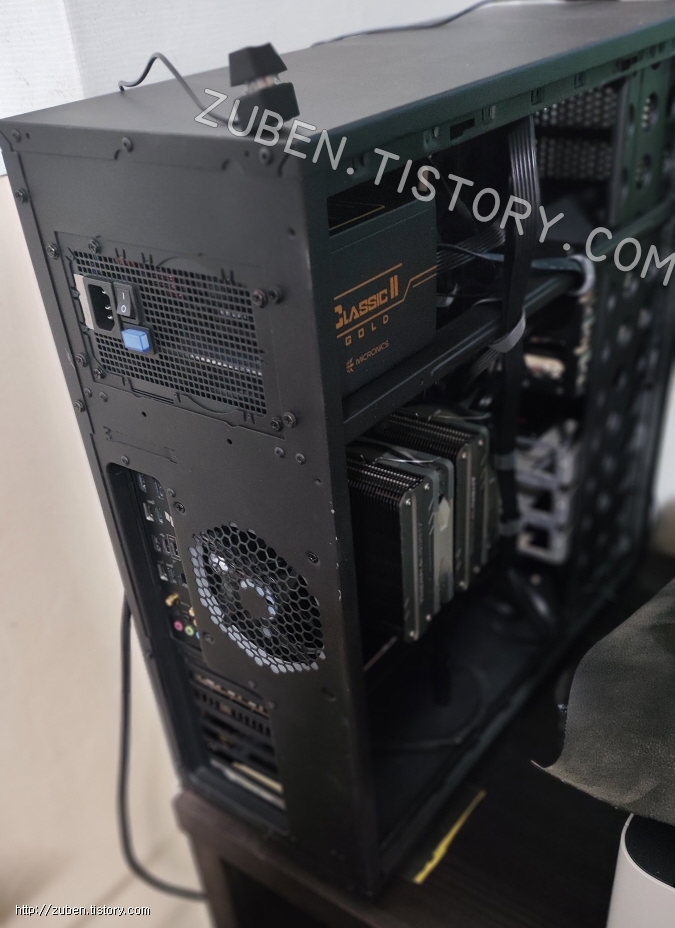

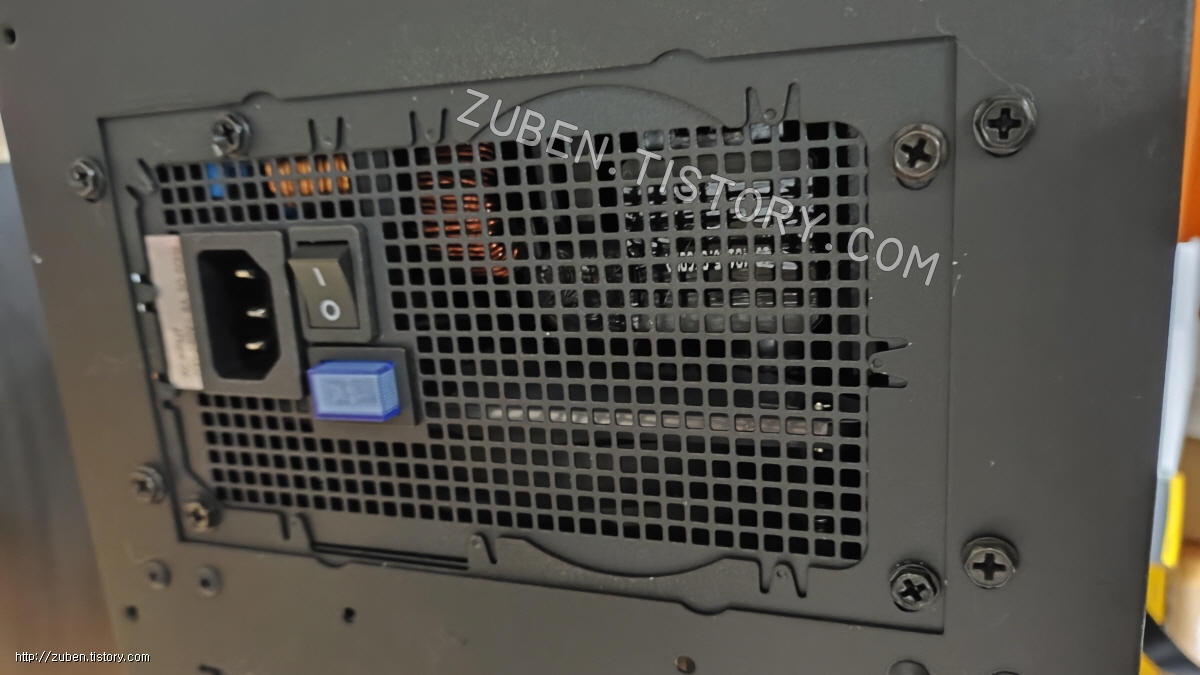

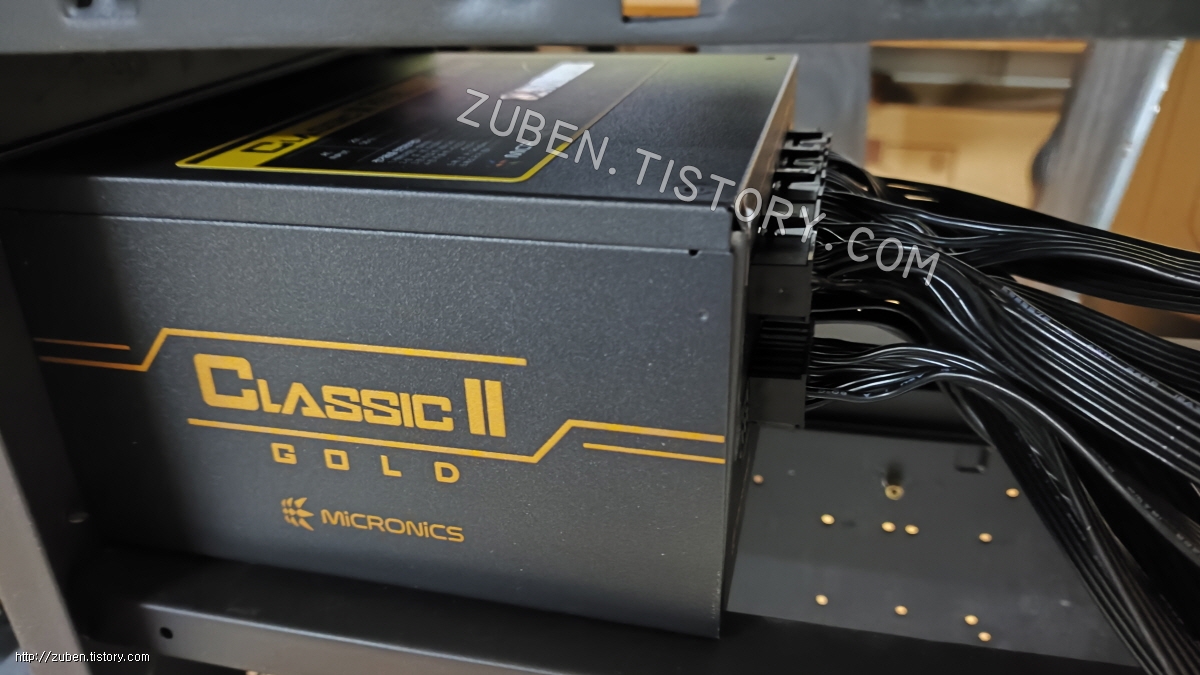

케이스에 파워를 장착

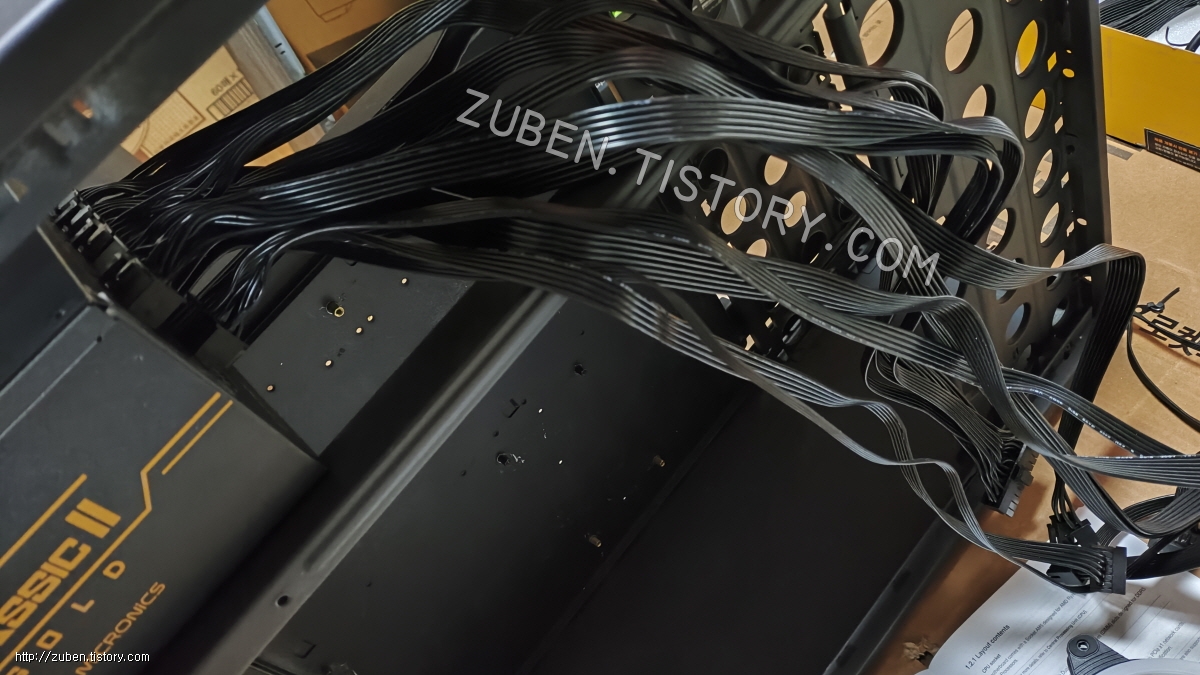

파워 모듈러 소켓에 필요한 케이블을 연결

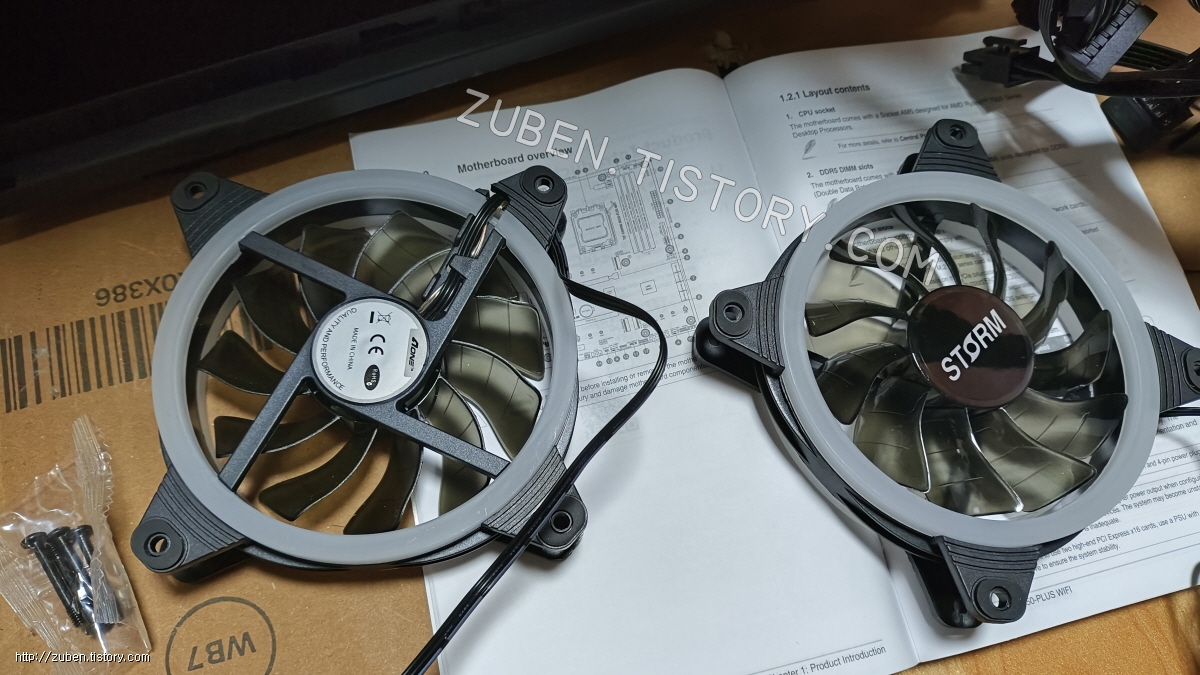

케이스 전면에 장착 할 쿨러 120mm x 2

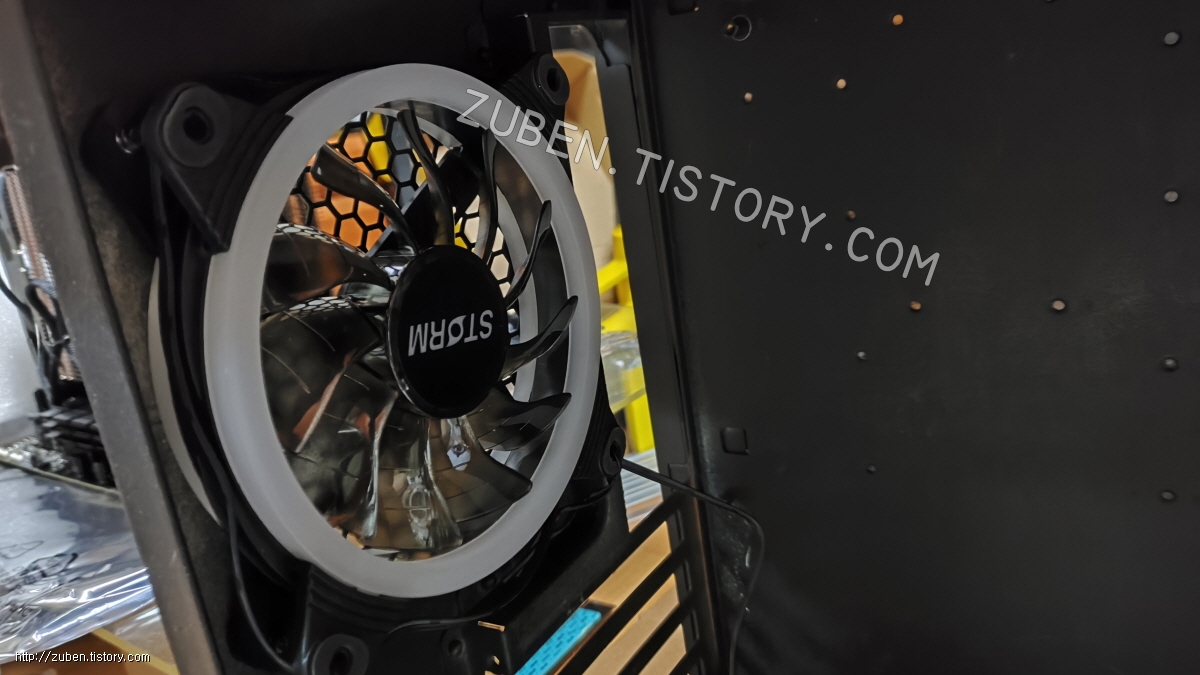

케이스 내부 쿨러를 장착 120mm x 1. 바람의 흐름에 주의하여 팬 설치

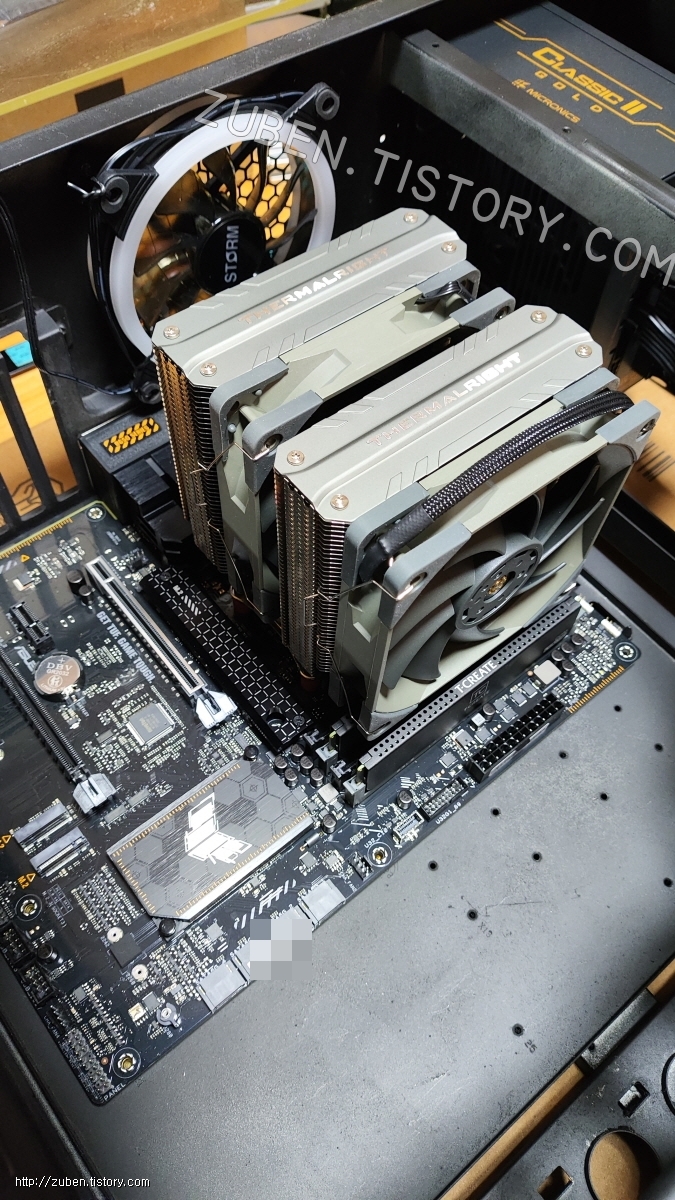

가조립 된 메인보드를 케이스에 안착 시켜 고정

보드에 나사 구멍을 확인하고 나사로 모두 잠궈준다

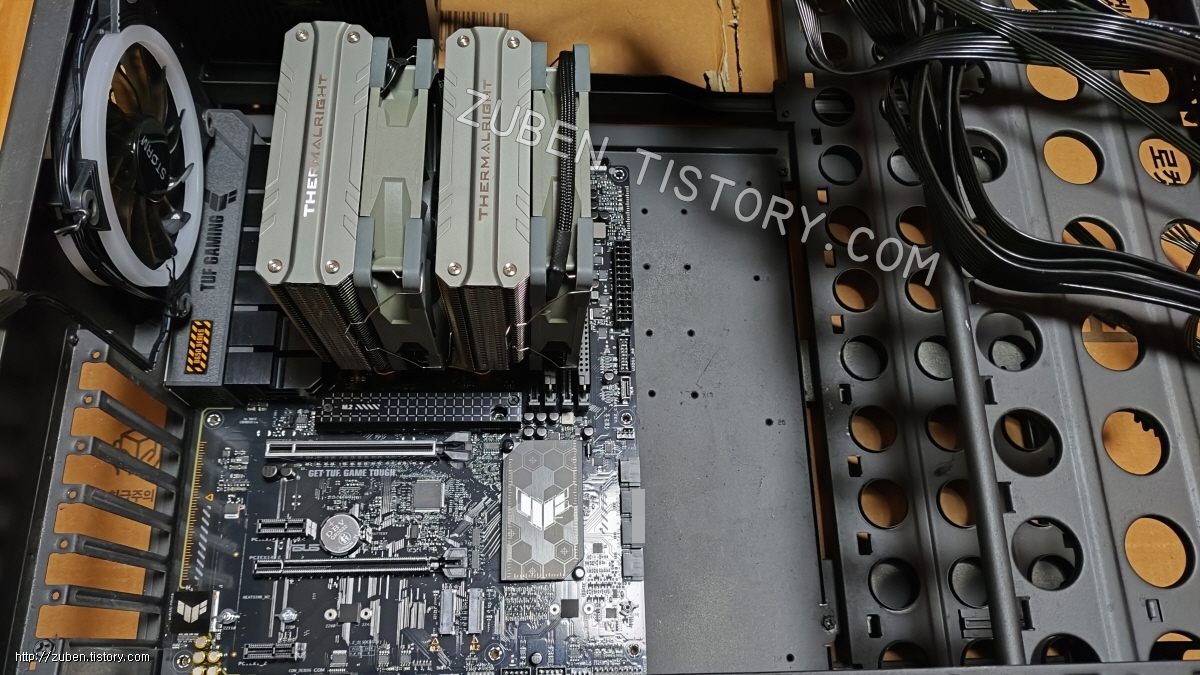

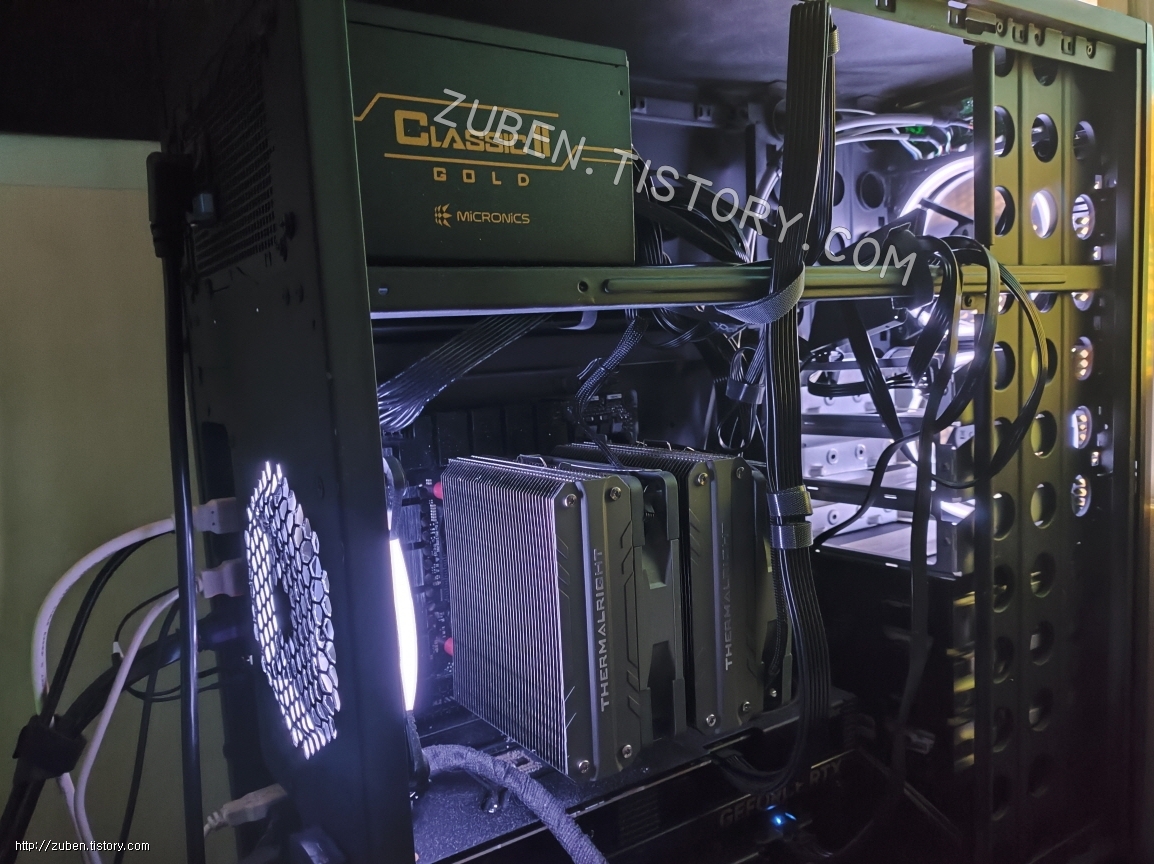

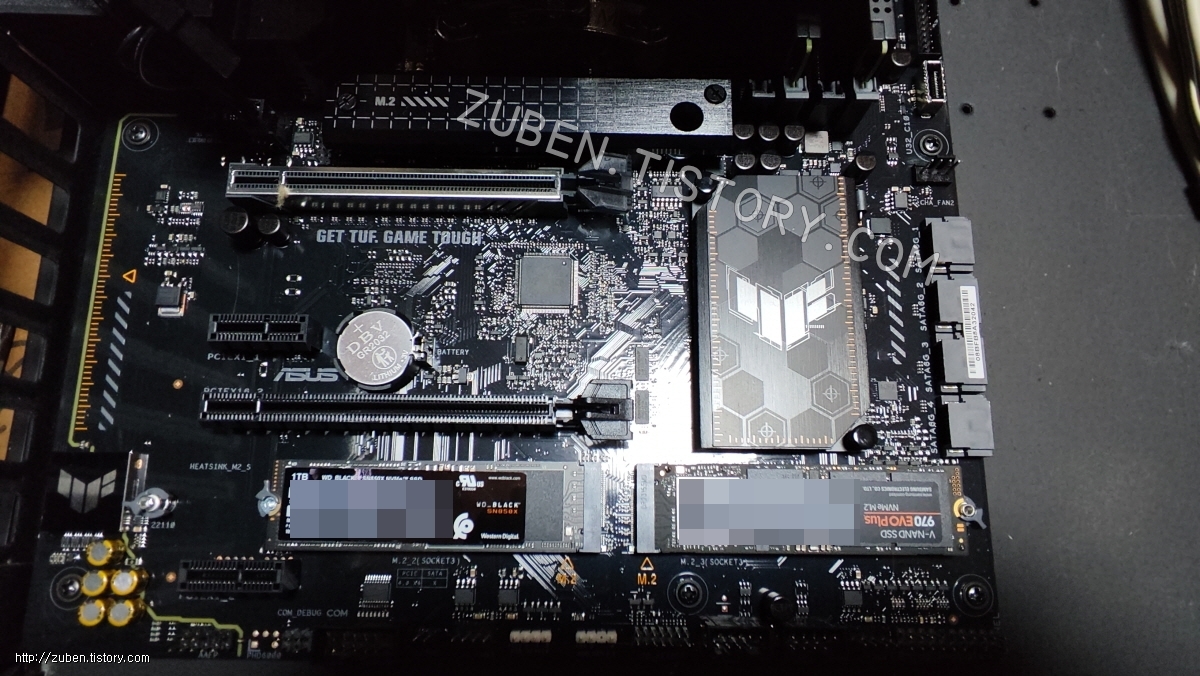

케이스에 보드 장착 완료

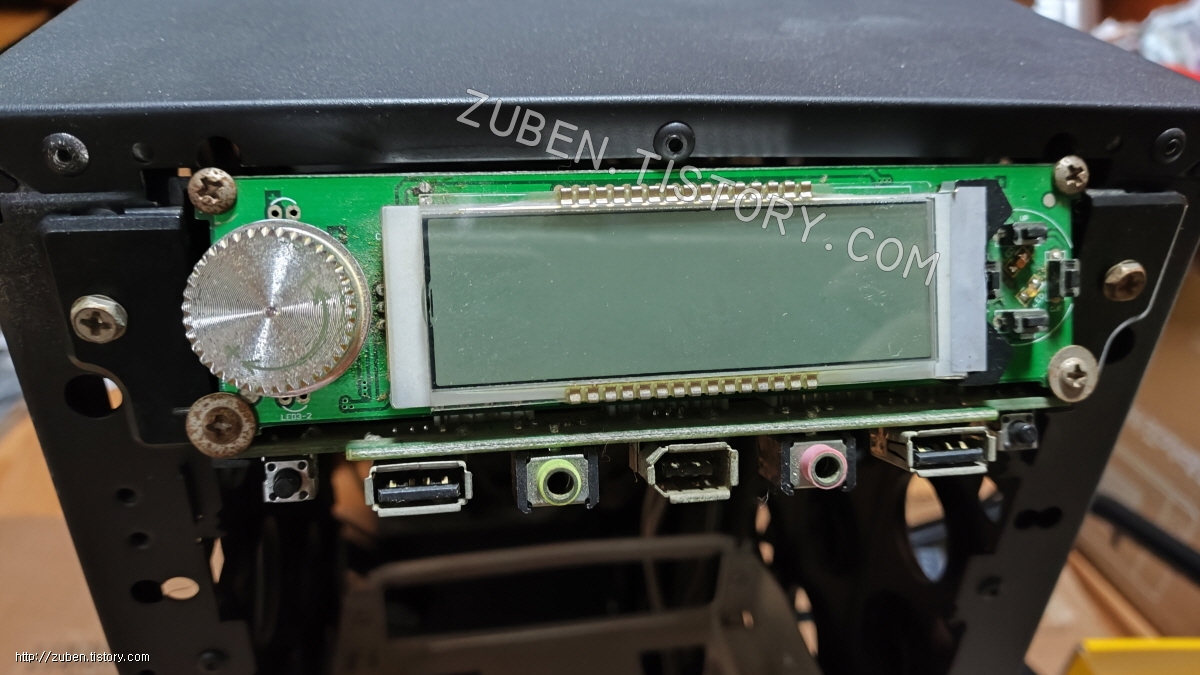

고장난 전면 컨트롤러. 사용하지 않음.

나머지 보조 SSD 장착

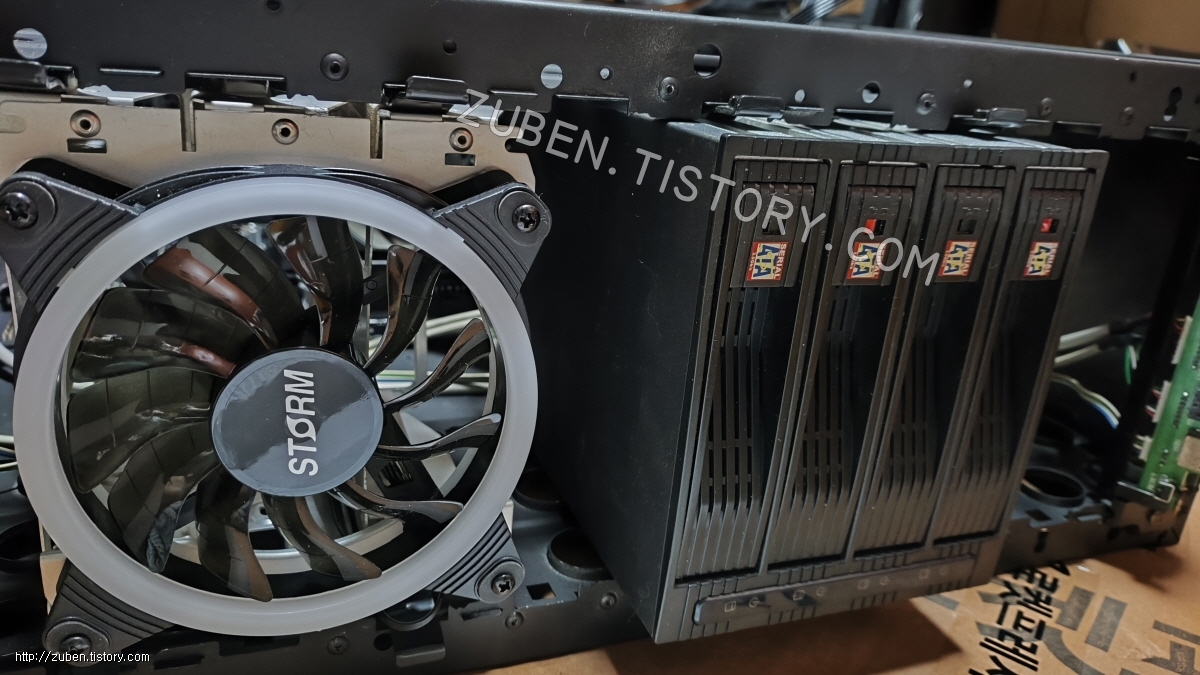

기존에 사용하던 하드랙도 장착 SATA 4포트

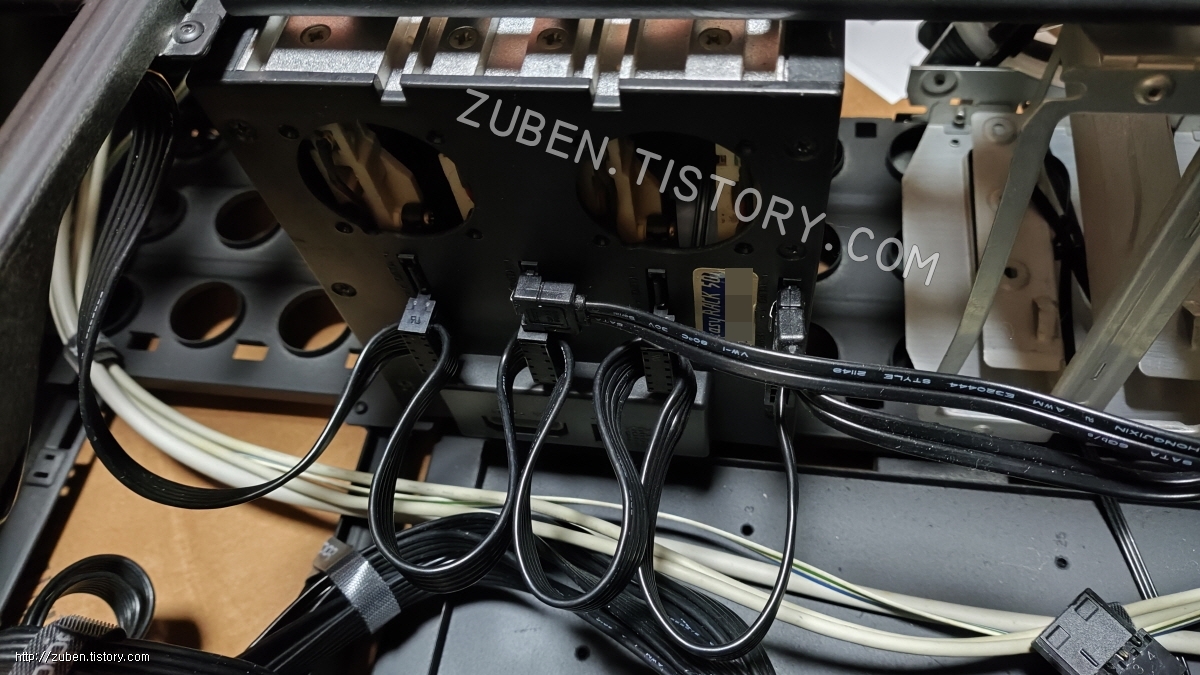

하드랙 배선

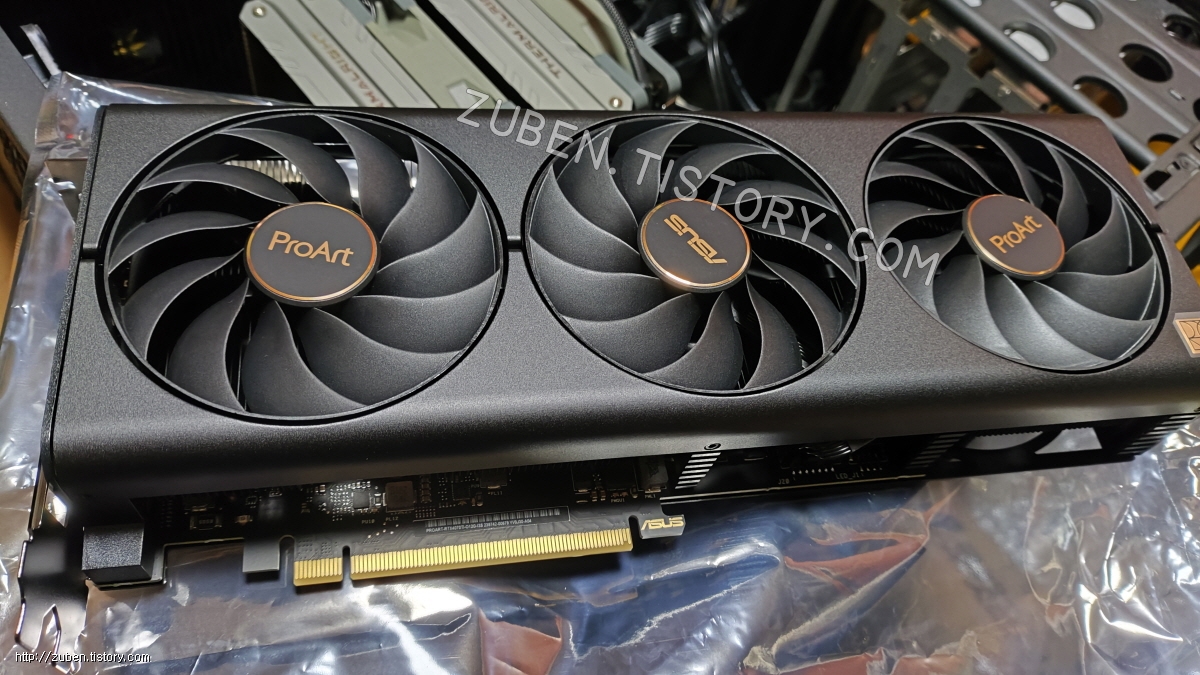

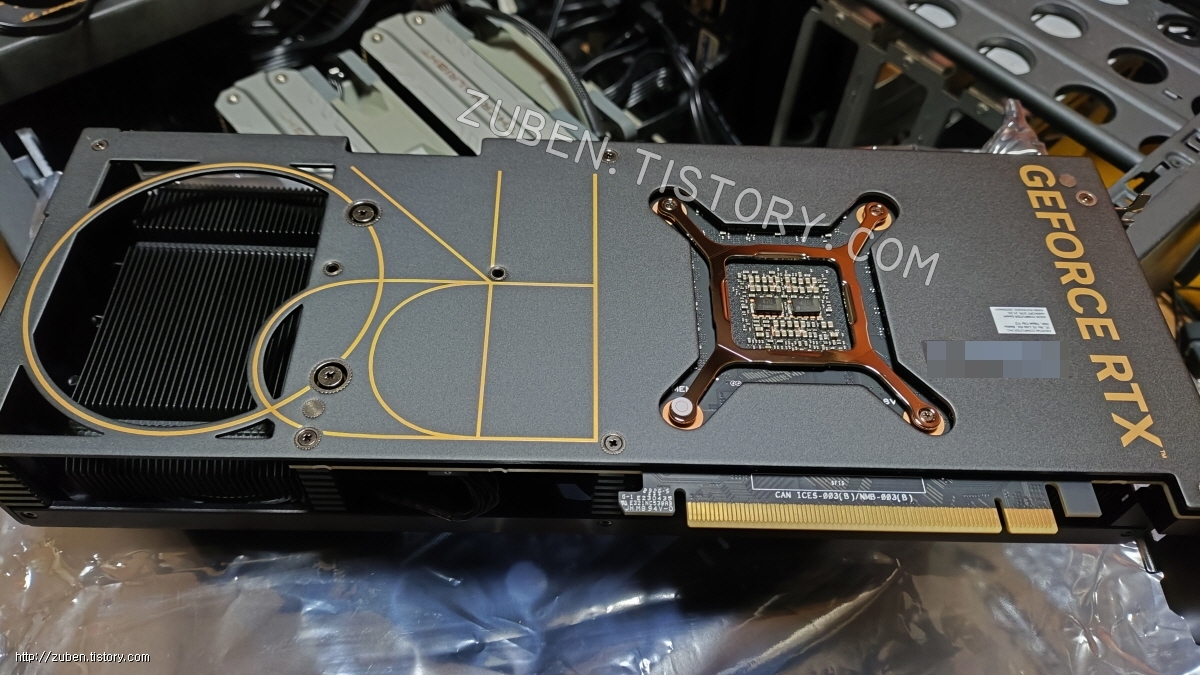

ASUS ProArt 지포스 RTX 4070 Ti O12G OC D6X 12GB

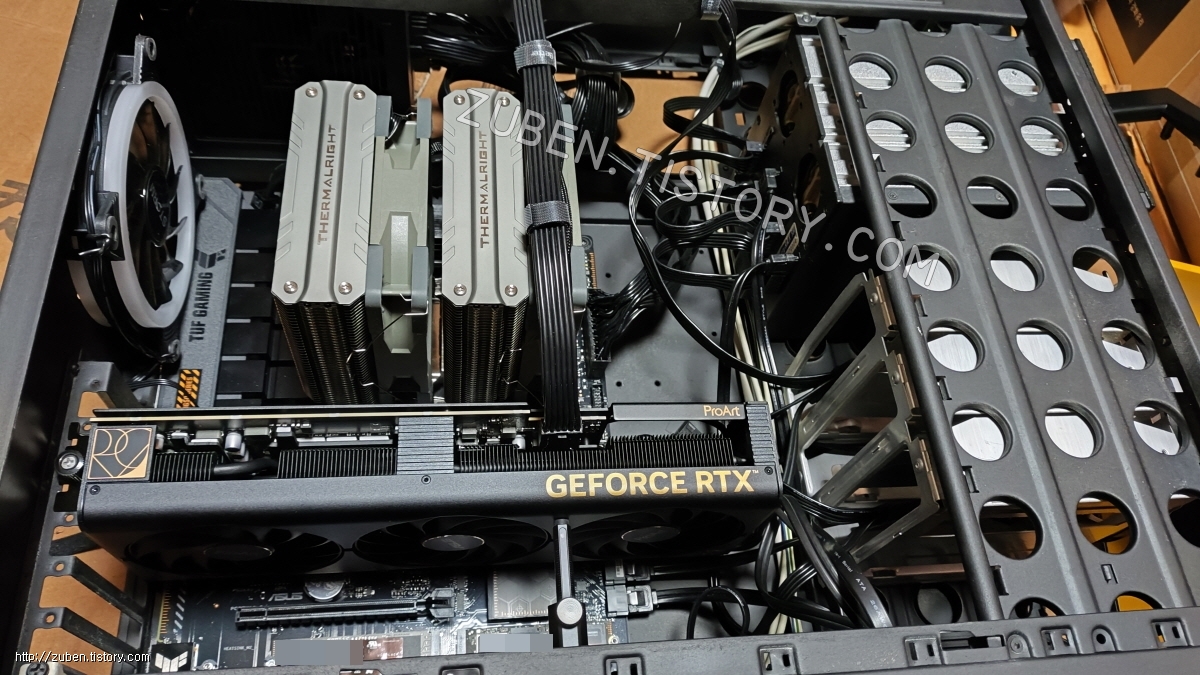

그래픽카드도 장착

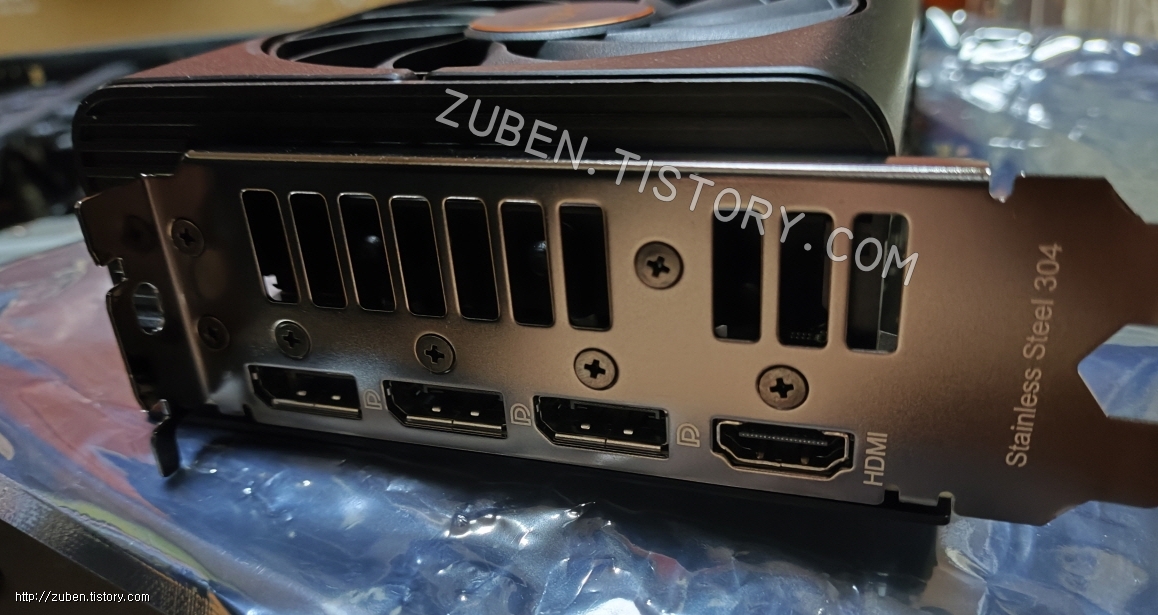

DP 3포트 / HDMI 1포트

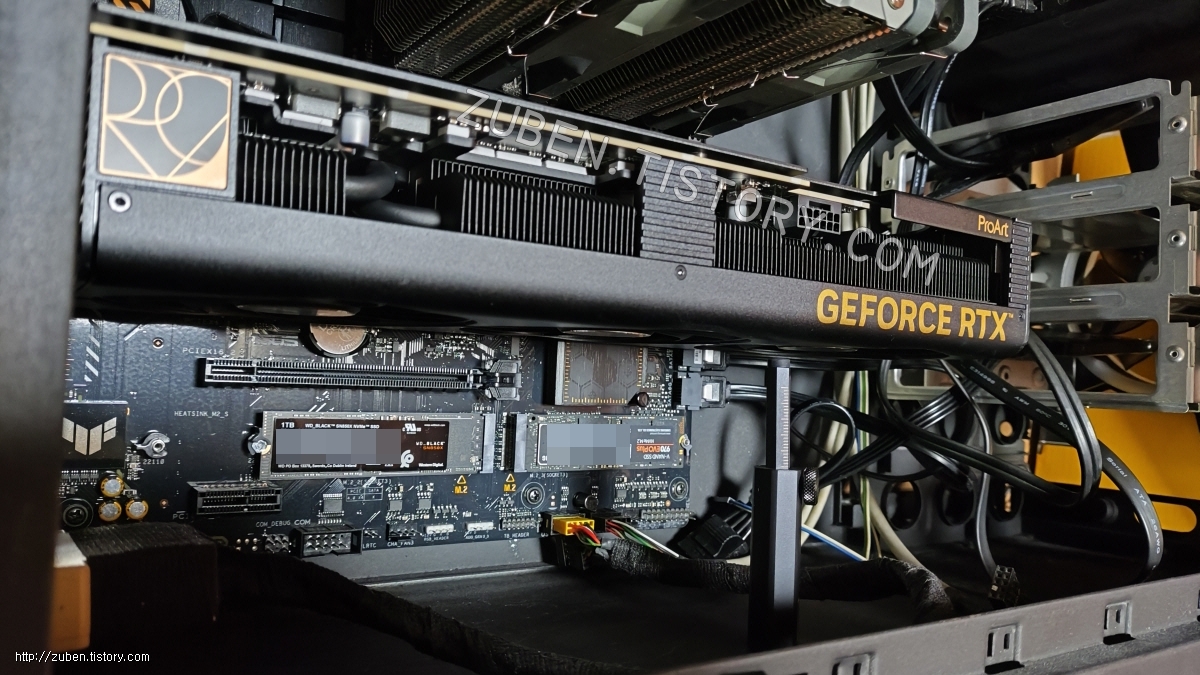

그래픽카드 지지대도 설치. 카드가 무겁기 때문에 처짐 방지

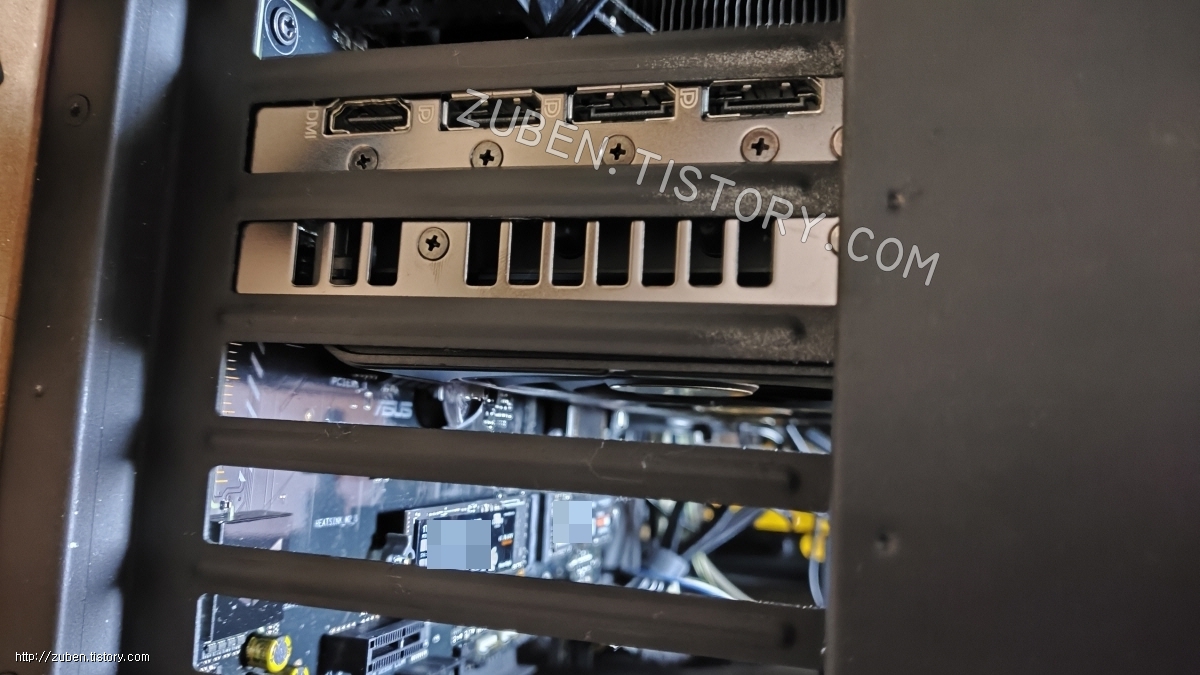

케이스가 이상해서 그래픽카드 포트랑 간섭이 일어난다. 실사용은 HDMI라 상관없음

그래픽카드 전원도 연결해주면 완성

케이스 전면 컨트롤러가 고장나서 외부 전원 스위치를 별도로 장착

전원을 넣고 작동 테스트. 초기부팅 시간이 조금 걸릴 수도 있다
