더블클릭 오류 - 스위치 교체형으로 마우스 개조



마우스를 사용하다보면 많이 클릭하는 버튼이 한번 클릭했는데 더블클릭이 되는 현상이 일어납니다.

클릭하는 버튼의 스위치의 접점이 금속으로 되어 있는데 사용하면 할 수록 접점 끼리 붙어서 스위치 자체를 바꿔 줘야 합니다.

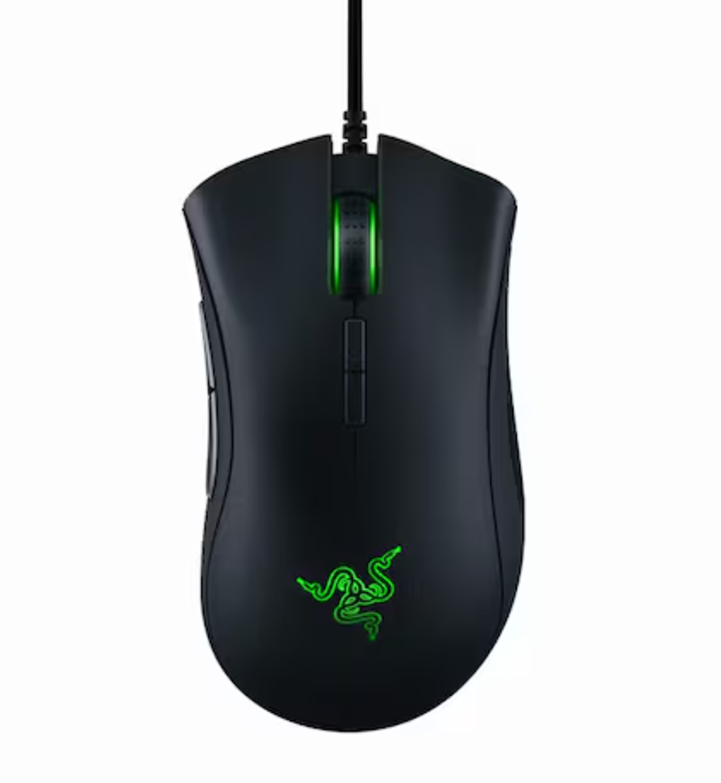

평소에 사용하는 마우스는 레이저의 데스에더 엘리트인데 예전부터 마이크로소프트의 하부 마우스 부터 이런 형태의 마우스가 손에 맞아 잘 사용해오고 있습니다. 이 마우스도 역시 장시간 사용하다 보니 더블클릭 오류가 나게 되었고 이후 스위치 교체를 쉽게하기 위해 교체식으로 변경했습니다.



알리 익스프레스에서 구입한 리벳으로 마우스 기판에 장착 후 스위치를 수시로 뽑았다 꽂을 수 있도록 개조 합니다.

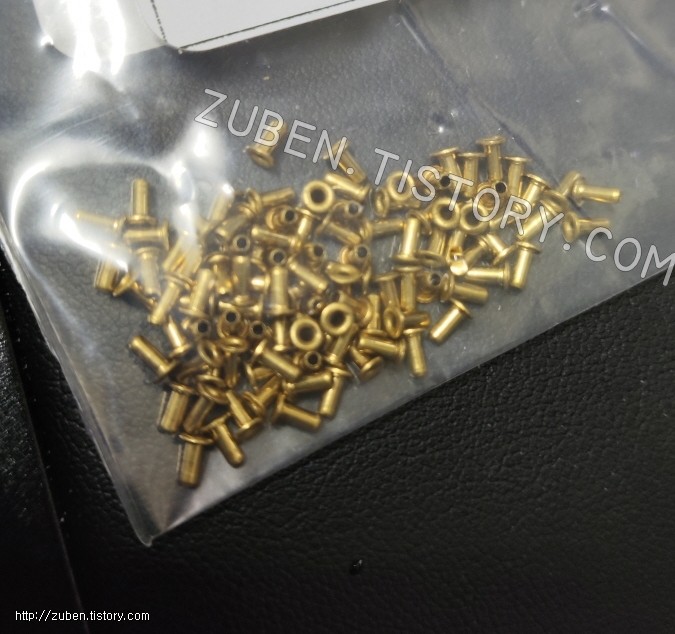

알리에서 구매한 pcb 리벳. 3mm 50pc / 3mm 옵션으로 구매

Pcb Rivets Copper M3 - M0.9 M1.3 M1.5 M1.7 M2 M2.5 M3 M4 M5 M6 Double-sided - Aliexpress



이미 한번 교체한 스위치.

오리지널 스위치에서 한번 교체한 스위치가 카일 블랙8.0 80M(클릭수명 8천만).
클릭압이 높아서 클릭을 자주하는 게임이나 작업엔 불편하다.



10Pcs-1Pc New Kailh GM 8.0 micro switch GM8.0 Gold Contactor 80 Million Click Life Computer mouse left right Micro Swicth button

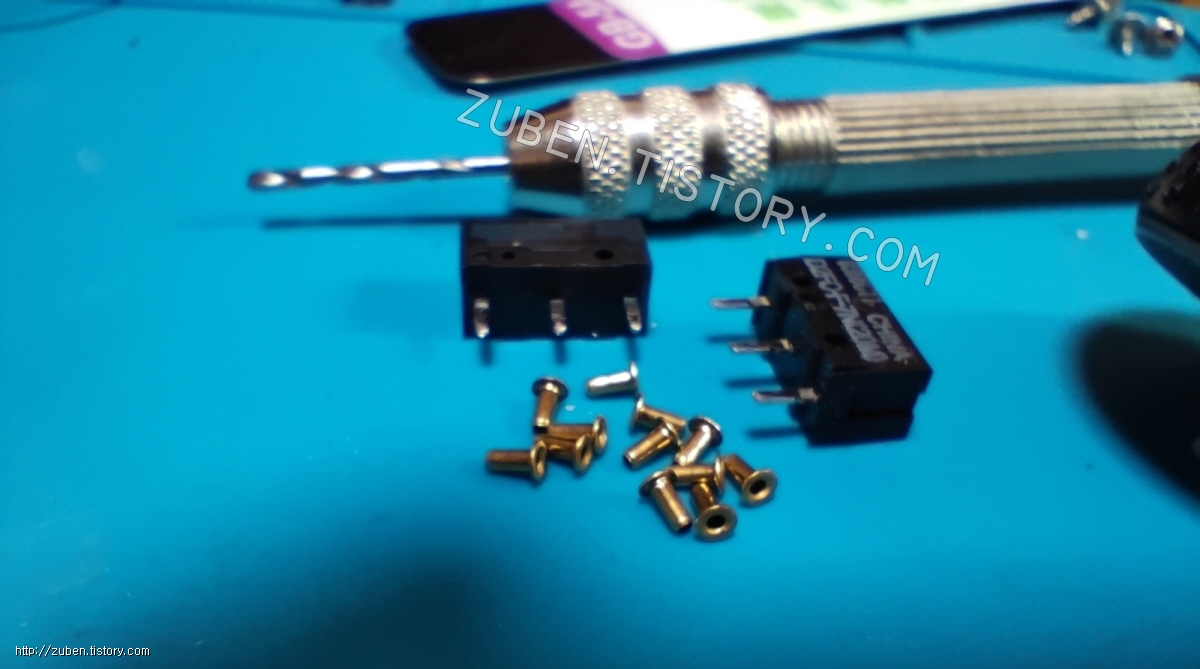

리벳 사이즈에 약간씩 오차가 있음. 맞는걸 미리 찾아둔다

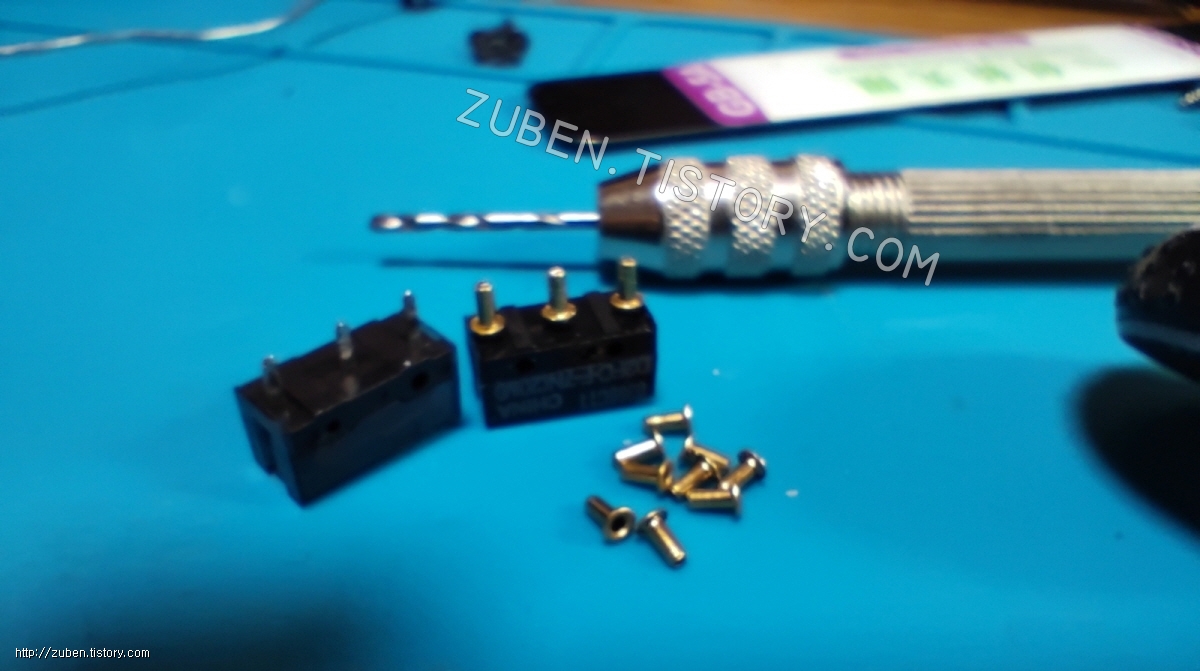

기판에 리벳 납땜하기전에 장착 시뮬레이션

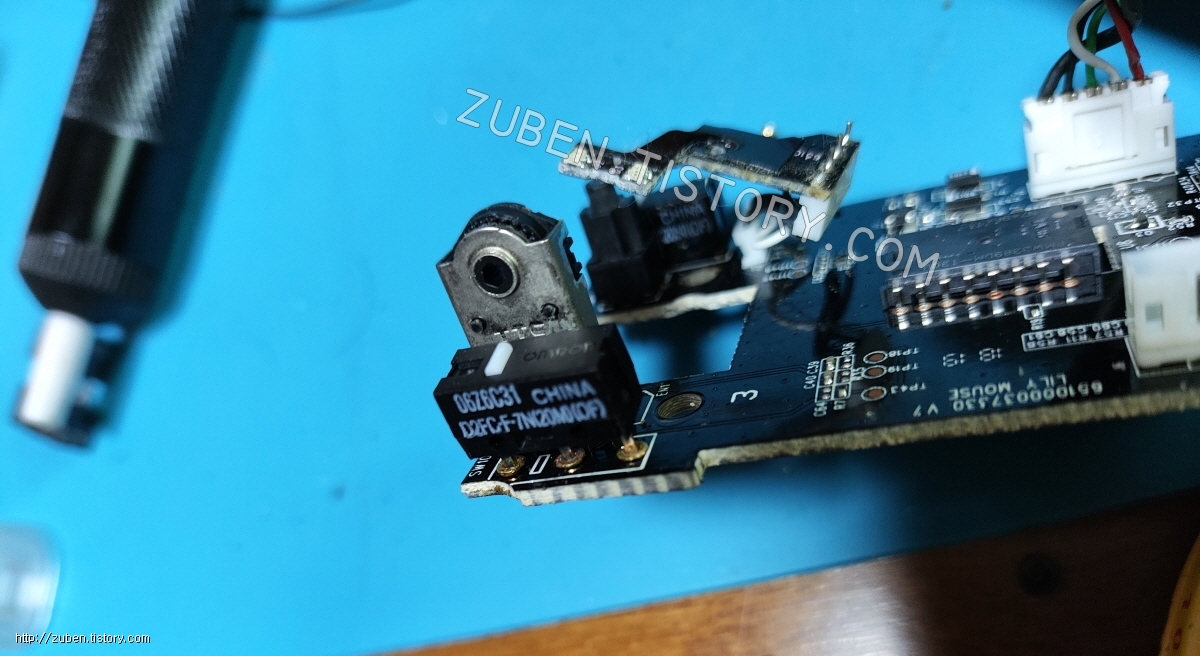

기존 스위치를 때내고 리벳 장착 후 스위치를 끼워 넣음





2Pcs/10Pcs mouse micro switch D2FC-F-7N(10M)/(OF) D2FC-F-7N(20M)/(OF) D2FC-F-K 50M - AliExpress 13



옴론 차이나 20M 스위치 (클릭수명 2천만)(예전에 사용하고 남았던) 새제품을 다시 장착했고 사용하다가 더블클릭 일어나면 쉽게 바꿀 수 있다.
